Vibraciones y Ondas
Recordar la diferencia existente entre una onda estacionaria y una onda viajera, y que mejor forma de hacerlo que graficándolas, aquí se las presento:
La primera es una onda estacionaria que puede describirse por la función: sin(kx)sin(kvt)

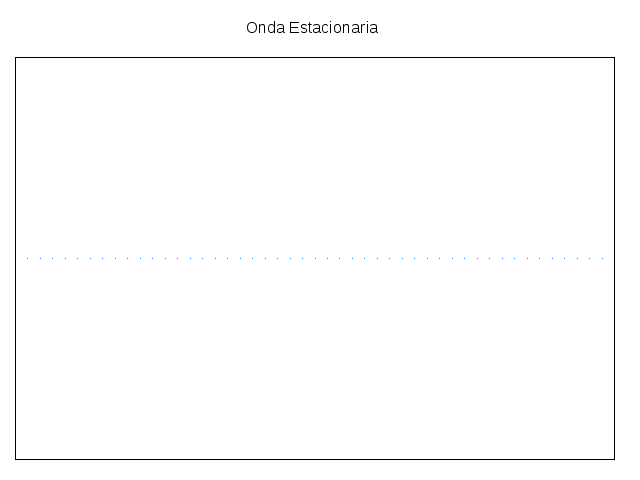

Gráfica 1. Onda Estacionaria
En la gráfica 1 se pueden apreciar los Nodos que no son otra cosa que los puntos que no oscilan, formalmente se dice que su desplazamiento es cero y los Antinodos que son los puntos que alcanzan el máximo desplazamiento respecto a su posición de equilibrio, las ondas estacionarias son aquellas que se forman en las cuerdas de la guitarra cuando se ejecutan.
La segunda es una onda viajera que puede describirse por la función: sin(k(x+vt))

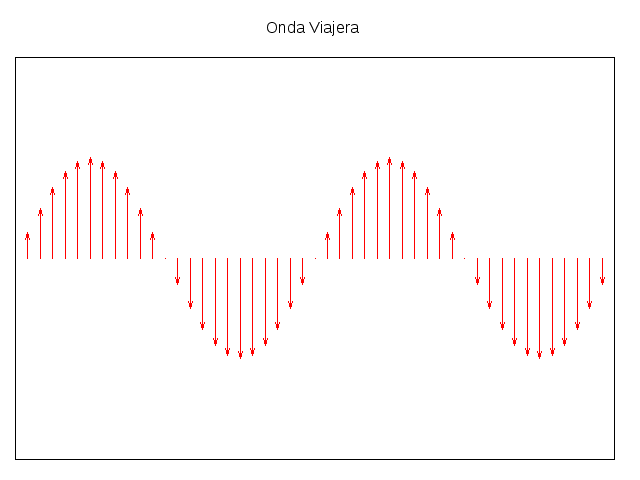

Gráfica 2. Onda Viajera
Observe la gráfica 2, ¿Las ondas viajeras poseen nodos?, la respuesta es negativa, todos los puntos en algún instante de tiempo tienen un desplazamiento no nulo, las ondas viajeras pueden formarse agitando una cuerda por uno de sus extremos mientras el otro permanece atado (fijo), en las ondas no hay desplazamiento de materia si fuese así pronto se quedaría sin cuerda, cada punto oscila, fíjese en la gráfica 2, ninguna cabeza de vector se desplaza horizontalmente, sino que oscila (verticalmente) respecto a su posición de equilibrio, si no logra observarlo seleccione un vector y oculte todos los demás.
